氣體滅火系統施工方案

氣體滅火系統施工方案

一、氣體滅火系統組成

(1)氣體部分氣體部分由柜體、氣體鋼瓶及容器閥、電磁閥啟動器、高壓軟管、集流管、安全泄壓裝置、單向閥、選擇閥、壓力開關、噴頭和氣體輸送管道等組成。

(2)報警控制部分報警控制部分由控制器、繼電器模塊、備用電池、警鈴、聲光報警器(蜂鳴器及閃燈)氣體釋放指示燈、緊急啟動按鈕、緊急止噴按鈕、手動/自動轉換開關、輔助聯動電源、以及感溫、感煙探測器等組成。

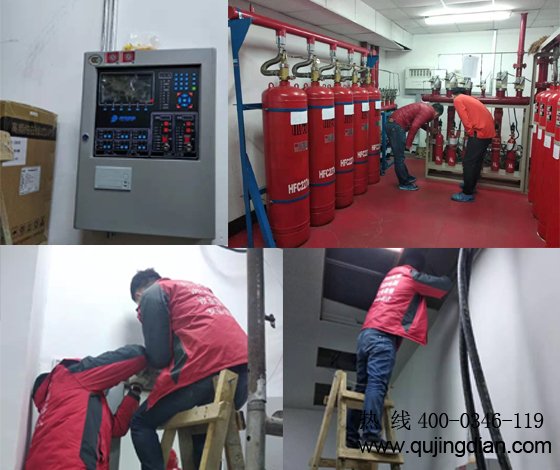

二、氣體滅火系統安裝

(1)氣體部分

1、管材:滅火劑輸送管道全部采用內外鍍鋅無縫鋼管，管接件采用內外鍍鋅鋼制管接件;氣動管路采用紫銅管及管接件。

2、連接:內外鍍鋅無縫鋼管公稱直徑大于80mm,采用法蘭連接;公稱直徑80mm及以下的管道采用絲扣連接。

3、氣體設備置于貯柜箱內，連接應牢固可靠。

4、試壓:試驗壓力升至規定壓力后，保壓5min,無滴漏形變為合格;氣體嚴密性實驗為水壓強度試驗壓力的2/3,關閉氣源后，3min 內壓降不超過10%，且防護區外管道無泄漏。

(2)報警控制部分

1、報警及控制線管采用鍍鋅線管:

2、報警回路線采用ZR-RVS-2*1. 5;

3、電源線采用ZR-BV1. 5;

4、氣體滅火控制器安裝在外墻，安裝高度距地面1. 5m;

5、聲光報警器分別安裝在防護區門上方距門框0.1m;

6、放氣指示燈安裝在防護區外門上方，距門框且安裝在門的正中心位置;

7、手/自動轉換開關、緊急止噴按鈕、緊急啟動按鈕依次安裝于保護區房外墻上，手自動轉換開關距門外，三種設備安裝高度底部均距地面1. 5m;

8、繼電器接口模塊安裝在滅火控制器內;

9、敷設方式、高度及線管按《消防施工驗收規范》安裝。

10、控制器至其它區域管線,施工時根據現場情況連接。

三、氣體滅火系統調試

1、應在驗收前進行模擬自動噴氣試驗，可采用氮氣進行。

2、模擬自動噴氣試驗，應符合下列規定:

3、氣體能噴入被試驗區域內，且能從被試驗區域的每個噴嘴噴出。

4、有關控制閥門工作正常。

5、有關聲、光報警信號正確。

6、貯瓶間內的設備和對應防護區域內的滅火劑輸管道無明顯晃動和機械性損壞。

7、應在模擬自動噴氣試驗之前進行模擬啟動試驗。模擬啟動試驗時，關斷有關滅火劑貯存容器的驅動裝置，接上指示燈泡或卸下驅動裝置，再使試驗的防護區火災探測器接受模擬火災信號。試驗結果應是指示燈泡顯示燈亮或驅動裝置正常動作。并且有關聲光報警信號正常，有關的聯動設備動作正確。

8、應在模擬自動噴氣試驗之前，進行手動滅火試驗。按上述做法，啟動手動滅火按鈕(手動釋放開關)，而不是提供模擬火災信號給探測器。
